GXF型斜流風機

更新：2022/5/30 18:24:11??????點擊：

品牌：???雙龍空調
型號：???GXF

產品介紹

1、GXF型斜流風機概述
1.1.GXF型斜流風機，其葉輪輪轂為錐形，輪轂進口直徑相對較小，使子午面上的氣流加速避免了葉輪與后導葉有較大凸臺所造成的氣流分離從而使風機可獲得高效率和低噪聲。由于風機流道中的氣流軸向速度增大，促使靜壓梯度減小，避免了氣流脫離,得到了較高的壓力系數。

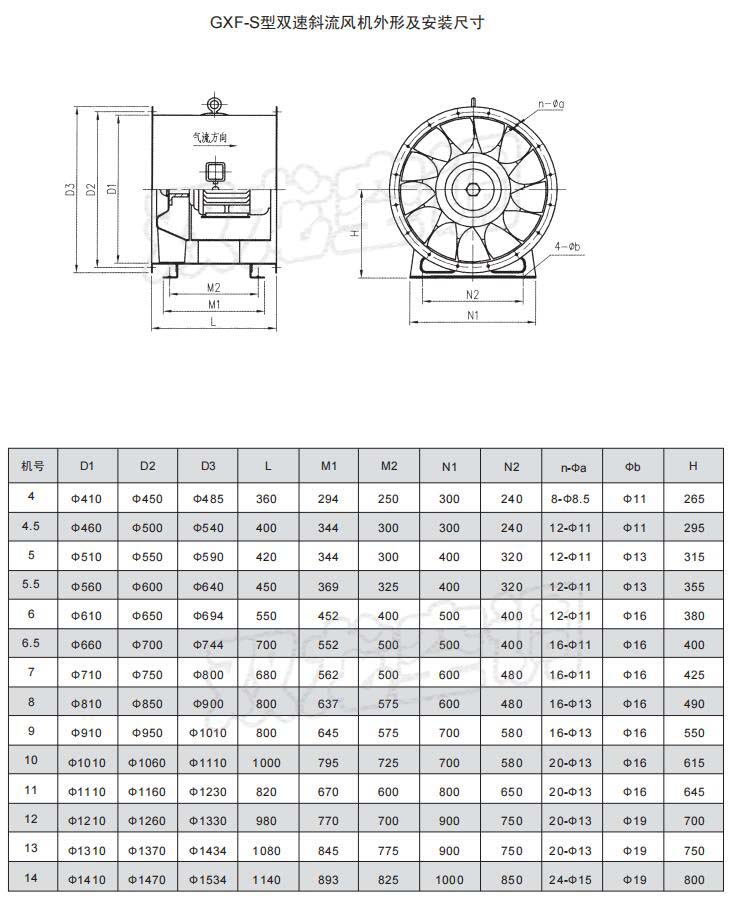

1.2.風機按機號分為300～1400mm十六種規格，系列風量為1500～90000m3 /h，全壓為95～1500Pa。GXF型斜流風機經不斷的改進和開發,現按類型分可分類A、B、C、D、E、F六種類型，參數范圍廣泛、選型方便,以適應不同工況的要求。風機可做成雙速電機,電機采用雙速電機實現兩檔調速,可滿足用戶對不同工況點性能調節的需要,也可配用變頻電機和變頻控制器,實現變頻調速，建議調節頻率鎖定在25Hz～50Hz。
1.3.為適應防爆環境需要，風機可做成防爆風
機，防爆等級為EXdⅡBT4。
1.4.為適應不同場所噪聲的要求，風機均可配不同長度消聲器,也可將風機做成包覆式(殼體消聲)。

2、GXF型斜流風機工作條件
工作溫度：-20～+40℃；
濕度：＜90%;
介質條件：空氣(含塵量不超過100mg/m3 );

工作電源；三相、380V/50Hz。

3、GXF型斜流風機應用

風機可廣泛應用于民用建筑、工況企業、賓館、飯店、博物館、體育館等通風換氣場所,最適用于管道加壓、送風和排風機高層建筑、一般建筑的通風換氣之用。

4、GXF型斜流風機配置
4.1.標準配置
●葉輪; ●機殼(風筒、導葉、內筒、電機支架); ●電機； ●底腳。
4.2備選件及附件（訂貨式注明是否購買）

※減振設備； ※控制箱； ※網罩； ※對接法蘭。

5、GXF型斜流風機加工工藝
5.1.風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正,平衡精度不大于G5.6級。

5.2.外筒法蘭為采用整體翻邊旋壓而成。

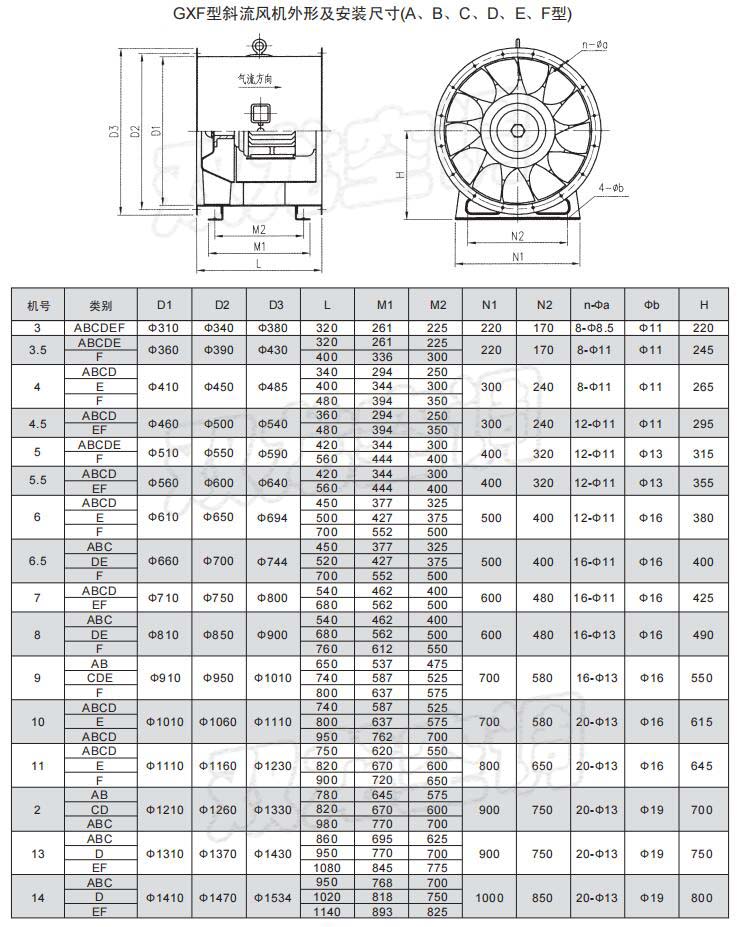

6、GXF型斜流風機外形及安裝尺寸

7、GXF-BX消聲型斜流風機

GXF-BX消聲型斜流風機分為兩種：GXF-BX1型風機外殼不帶消聲器，GXF-BX2型風機外殼，進、出風口均帶消聲器。風機外殼帶消聲器可消音3-5分貝；進、出風口各帶500mm消聲器，可消音3-8分貝;進、出風口各帶750mm消聲器,可消音5-11分貝；進、出風口各帶1000mm消聲器，可消音8-14分貝：進、出風口各帶2000mm消聲器，可消音11-17分貝。消聲器長度有500mm、750mm、1000mm、2000mm，用戶可根據需要自定長度。

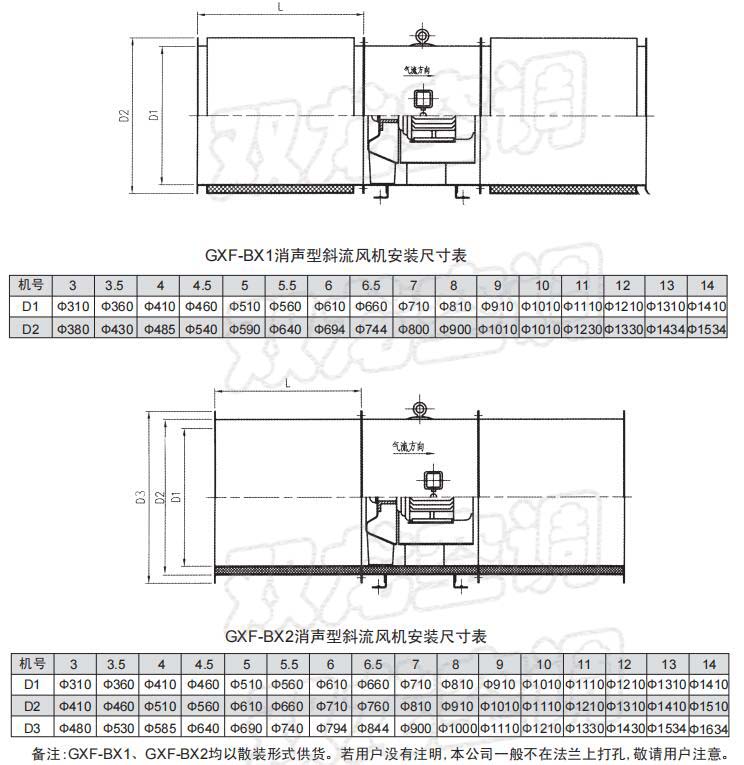

8、GXF-BX消聲型斜流風機外形及安裝尺寸
